Łożysko baryłkowe poprzeczne dwurzędowe przeznaczone jest do dużych złożonych obciążeń: promieniowych i osiowych w obu kierunkach. Łożysko baryłkowe jest odporne na błędy współosiowości oraz ugięcia wału. Powierza się mu bardzo odpowiedzialne zadania, często stosując w ekstremalnych warunkach. Zastępuje z powodzeniem inne łożyska, które często nie mogą jednocześnie sprostać dużym obciążeniom. Dzięki swoim własnościom znajduje zastosowanie we wszystkich gałęziach przemysłu jak maszyny obróbcze, wrzeciona tokarskie, prasy drukarskie, pojazdy szynowe, tam gdzie wał poddawany jest dużym przeciążeniom i wysokim temperaturom.

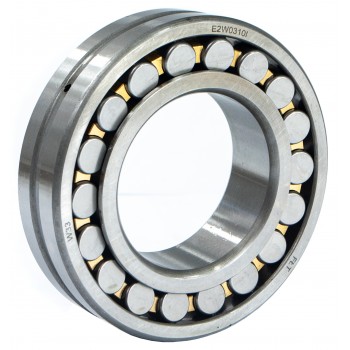

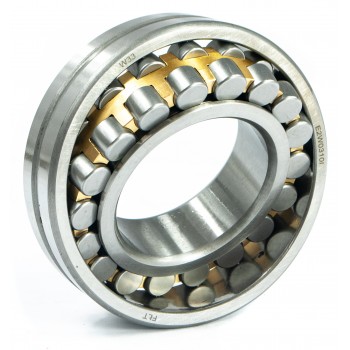

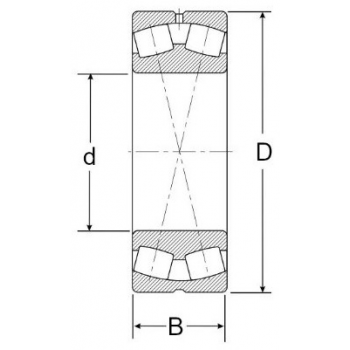

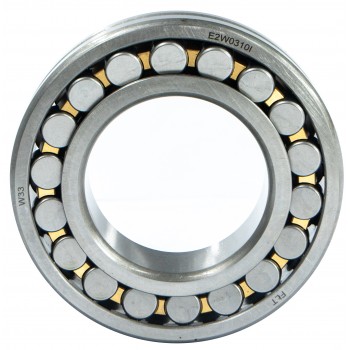

Budowa łożyska baryłkowego z oznaczeniem CAW33 składa się z pierścieni: zewnętrznego, wewnętrznego oraz elementów tocznych - baryłek i koszyka, który je trzyma. Seria CA wprowadza zmiany w konstrukcji wewnętrznej łożyska tj. obrzeża zabezpieczające na pierścieniu wewnętrznym, pierścień prowadzący prowadzony (centrowany) na pierścieniu wewnętrznym oraz inny koszyk, który jest masywny mosiężny wytwarzany metodą obróbki skrawaniem Elementem tocznym są dwa rzędy baryłek, które są jednocześnie bryłami obrotowymi. Pierścień zewnętrzny stanowi kulistą bieżnię, po której poruszają się baryłki. Pierścień wewnętrzny składa się na dwie odrębne bieżnie usytuowane skośnie w stosunku do osi łożyska. Cechą charakterystyczną łożyska jest rowek smarowy i trzy otwory smarowe na pierścieniu zewnętrznym. Łożysko może być smarowane olejem lub smarem. Konstrukcja łożyska umożliwia wychylanie się pierścienia zewnętrznego w stosunku do pierścienia wewnętrznego. Dopuszczalny kąt wychylenia zależy od rodzaju obciążenia łożyska. Jeżeli łożysko jest obciążone wyłącznie siłą promieniową, wychylenie może wynosić do 2,0°, w zależności od serii łożyska, natomiast przy jednoczesnym obciążeniu siłą promieniową i osiową, maksymalny kąt wychylenia nie powinien przekraczać 0,5°. C3 – powiększony luz promieniowy (większy niż normalny CN), stosowany przy wyższych temperaturach, większych obciążeniach lub w trudniejszych warunkach pracy.
KONTAKT SA oferuje pełną gamę łożysk: łożyska kulkowe zwykłe, kulkowe samonastawne (łożyska Y), kulkowe skośne, kulkowe wahliwe, łożyska walcowe, łożyska igiełkowe, łożyska stożkowe, łożyska baryłkowe, samochodowych, rolniczych i innych. Jeśli jesteś konstruktorem lub specjalistą do spraw utrzymania ruchu skontaktuj się z nami - doradzimy i pomożemy wybrać właściwe łożysko.
|
